一、用途
XB懸臂堆料機是我公司生產的特種輸送設備，可廣泛應用于冶金、礦山、港口、糧倉、料場等卸料場所，為企業物料裝船、裝車、移動卸料存放提供了便捷高品質的服務。
二、技術背景
料場一般堆料均采用帶式輸送機及堆取料機配合進行堆取料，但堆取料機的價格昂貴，只適合于比較大型的料場，中小型料場一般不上堆取料機，而采用傳統的汽車倒運的方法堆料，此方法效率低，對于現在高品質生產來說已經不適應。本實用新型專利產品懸臂堆料機，其目的是降低中小型料場堆投資成本高或堆料效率低的問題，以合理配置資源。
三、工作原理

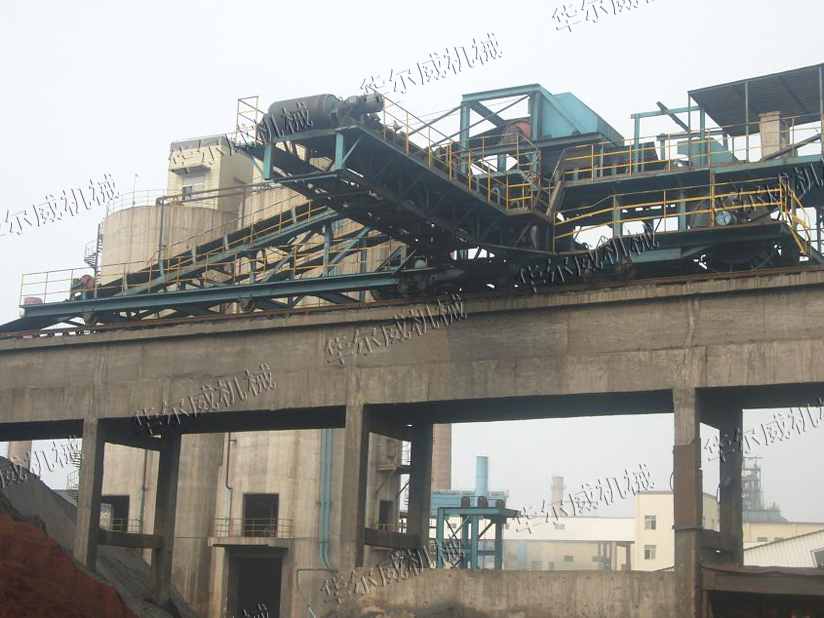

懸臂堆料機設置在普通帶式輸送機上方，普通帶式輸送機上的物料通過懸臂堆料機主體機架提升一定高度后，通過滾筒與漏斗將物料卸料在1#可逆小皮帶機上，1#可逆小皮帶機向一個方向運行時將物料輸送至普通帶式輸送機上的膠帶上；反向運行時，將物料輸送至2#可逆小皮帶機上，通過2#可逆小皮帶機的正反運行，將物料均勻地堆卸在整個料場上。
懸臂堆料機下有若干組行走輪，驅動裝置與行走輪相連，以帶動懸臂堆料機在帶式輸送機兩側的行走軌道上行走，實現移動或定點卸料。
四、特點
1、有單獨的驅動行走機構，可實現連續多點卸料。
2、運行平穩，噪音小，輸送量大，外觀美觀等。
3、零部件通用性強，安裝維護方便。
4、本機同時配單獨的操控系統和PLC連鎖控制，設備中部增設速度控制器和防偏報警裝置，用戶可根據需要選配，以達到將控制信號傳入到中央控制室的計算機中，以便對懸臂堆料機的運行情況進行監控。
五、基本參數：
|
|
卸料能力t/h
|
帶速
m/s
|
行走速度
m/s
|
驅動功率
kw
|
行走功率
kw
|
電壓
AC V
|
|
XB50
|
100~180
|
1.0~2.0
|
0.26
|
2.2~18.5
|
2X(2.2~7.5)
|
380/660
|
|
XB65
|
190~325
|
|
XB80
|
290~500
|
|
XB100
|
480~820
|
0.3
|
7.5~30
|
2X(5.5~18.5)
|
|
XB120
|
710~1200
|
|
XB140
|
990~1680
|
|
XB160
|
1450~2000
|
